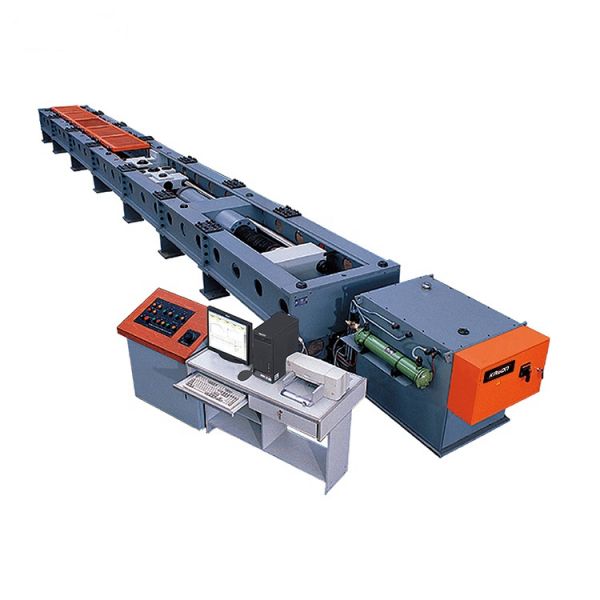

光纖復合架空地線臥式拉力試驗機符合標準：

GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分 室溫試驗方法》

GB/T 2611-2007 《試驗機 通用技術要求》

光纖復合架空地線臥式拉力試驗機簡介：

液壓系統由高低壓系統兩部分組成，共用一個油箱。高壓系統和低壓系統相互獨立，減少高低壓系統之間的液壓干涉，提高控制精度。

高壓系統為伺服系統，采用伺服閥控制，并采用差動油路系統，在滿足試驗要求的情況下，可以限度的節約試驗的準備時間。泵站配置不大于5μ精密濾油器；采用壓力跟隨系統，隨著負荷的增加，液壓系統的壓力同時增大，保證了加荷速度的穩定；溢流閥控制系統的壓力，具有安全保護作用；整套系統按照節能、布局簡潔的原則進行設計；油箱配電子式油溫油位計、高壓濾油器、空氣濾清器等并帶有油溫、液位、油阻保護與指示裝置，根據油路的使用要求，油源預留水冷接口（蓄水池等水冷裝置由用戶自備）。

低壓系統采用定壓系統，主要完成后移動夾頭的移動、后移動夾頭的插銷固定、鉗口的夾緊等動作。

光纖復合架空地線臥式拉力試驗機產品參數：

負荷：1500kN；

結構形式：單出桿雙作用油缸框架結構；

試驗操作高度：500mm；

驅動控制方式：微機控制電液伺服；

試驗類型：常溫金屬拉伸等；

過載保護：105％過載保護(無變形、無機械損傷)；

整機噪聲：不超過70dB；

負荷示值準確度：優于示值的±1%；

負荷分辨率：500000碼，且全程分辨率不變；

力值測力范圍：2%～100%FS（4kN～200kN，全程不分檔）；

負荷控制精度：優于示值的±1%；

應力控制精度：優于示值的±1%；

位移示值準確度：優于示值的±1%；

位移分辨率：0.001mm；

位移控制精度（速度）：優于示值的±1%；

活塞向移動速度范圍：0-50mm/min滿負荷無極調速；

活塞空載移動速度：不小于100mm/min,并任意可調；

活塞行程：1000 mm；

拉伸空間：8500mm；

試驗寬度：550 mm；

拉伸空間中心高度：500 mm；

主機外形尺寸：約7400×700×500（長×寬×高）；

控制柜外形尺寸：約1100×700×930。
